1024 LED GROK SAID
最快、最简便的方法（无需插件、无需手动画1024颗LED）：
在嘉立创EDA（立创EDA）里，用 “先画一行 → 垂直阵列复制32行” 的方式，几分钟就能完成整个32×32 RGB共阳极矩阵的原理图 + 网络。核心思路是：
列信号（R/G/B_COL_1~32）全局共享，复制行时自动正确连接。
行信号（VDD_ROW1~32）每行一个，复制后只改32个行网名（超级快）。
步骤详解（推荐顺序）
准备好RGB共阳极LED符号
打开库搜索 “LED RGB” 或 “WS2812” / “COMMON ANODE RGB LED”，找4脚符号（引脚：A=共阳极、R、G、B阴极）。
如果库里没有，自己画一个超简单的4脚符号（2分钟搞定）。
画好第1行（32颗LED） —— 这是最关键的一步
放置1颗LED。
选中这颗LED → 顶部菜单「编辑」→「阵列对象」 → 设置 行数=1，列数=32，列距自己调（建议2.54mm或5mm，看你想原理图多大）。点确定 → 一行32颗LED瞬间排好。
连接本行共阳极（VDD_ROW1）：
在任意一颗LED的A脚放置网络标签，名字填 VDD_ROW1。
复制这个标签（Ctrl+C → Ctrl+V），快速贴到本行其余31颗LED的A脚上（全部共用同一个网名）。
连接列阴极（R/G/B_COL_1~32） —— 用自动递增最快：
选中第一颗LED的R脚 → 放置网络标签，按 TAB 键弹出设置框，名称填 R_COL_1，设置增序规则（+1）。
之后只需依次点击后面31颗LED的R脚，系统会自动变成 R_COL_2、R_COL_3……R_COL_32。
G脚和B脚同理（G_COL_1~32、B_COL_1~32）。
（可选）画一条总线把所有列信号归一下组，更美观（总线不影响电气连接）。
垂直阵列复制得到32行（一键完成）
框选整行（32颗LED + 所有网络标签）。
再次 「编辑」→「阵列对象」 → 设置 行数=32，列数=1，行距调好（建议跟LED高度匹配）。
点确定 → 32行瞬间排好！
此时所有列信号（R/G/B_COL_1~32）已经自动全局共享，完全正确。
每行的共阳极目前都是 VDD_ROW1（因为是复制的）。
快速修改行网名（VDD_ROW1~32）
从第2行开始，每行只改阳极的网络标签：
点第2行的任意一个VDD_ROW1标签 → 属性面板改成 VDD_ROW2（全行自动同步）。
第3行改 VDD_ROW3……直到第32行。
总共改31次，每次点两下就行，30秒搞定。
（进阶）如果你嫌麻烦，可以选中一行的所有阳极标签 → 右键批量修改属性（或者导出网络表改完再导入，但32次手动更快）。
检查网络 + 美化
按 Shift+H 高亮任意一个列信号（比如R_COL_1），看1024个R脚是否都亮起（证明连接正确）。
可选：把32个VDD_ROW拉到左侧做端口，把96个列信号（R/G/B_COL）拉到右侧做端口，方便后面接驱动电路。
原理图画完后，设计 → 更新PCB，网络全部自动带过去。
PCB布局也超快（顺便说一下）
更新到PCB后，选中所有LED → 布局 → 阵列分布（或「阵列对象」），一行32颗、32行，一键摆好32×32网格。

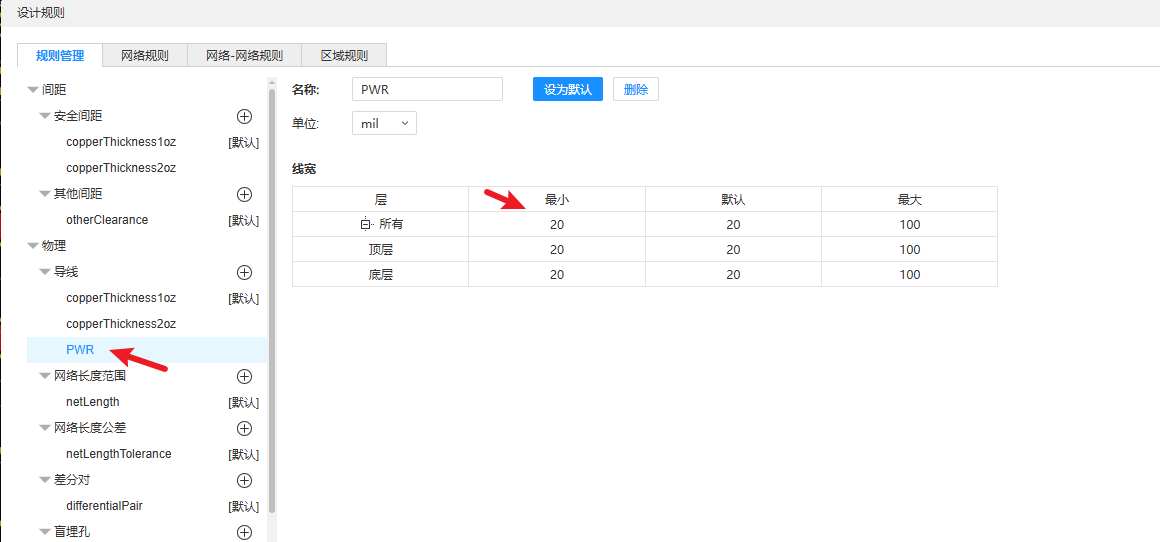

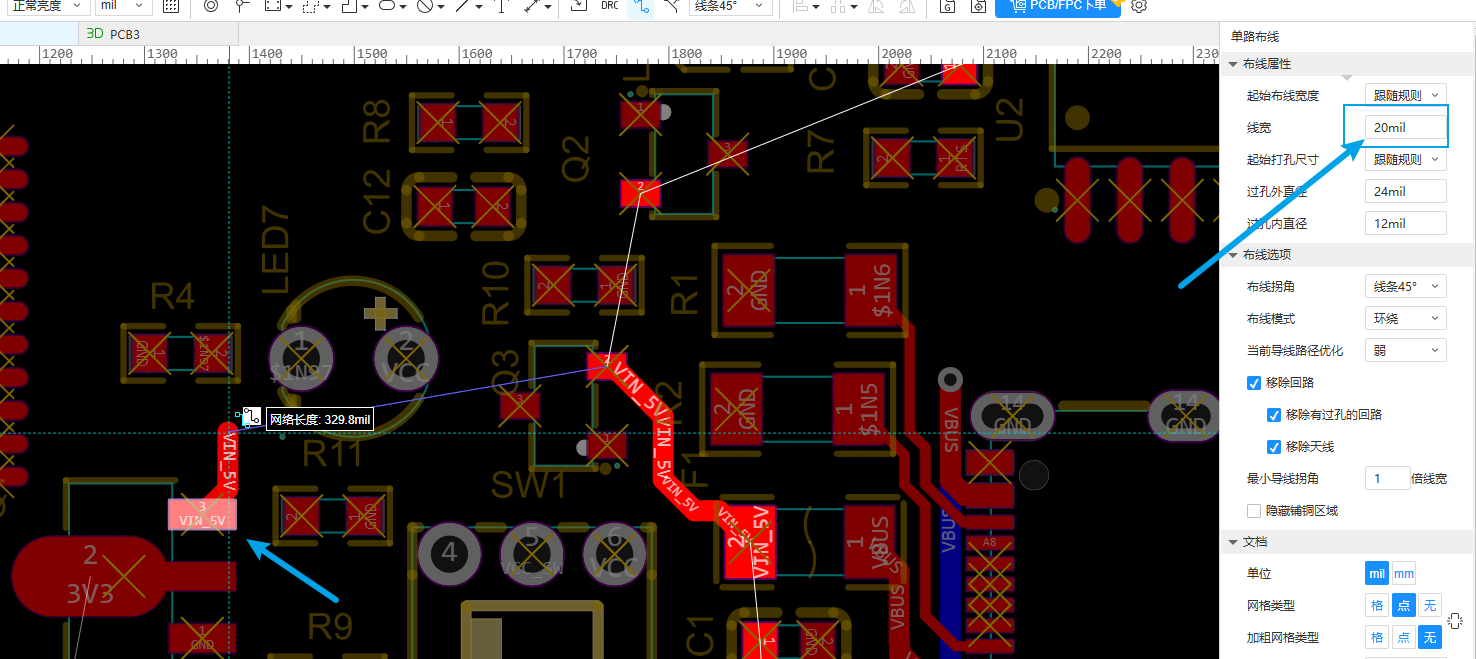

再用网络更名或颜色区分行/列，布线就清晰多了。
额外提速小技巧（可选）
网络标签扇出：如果以后有更多引脚元件，选中元件右键 → 「扇出网络标签」，表格模式里可以批量填引脚名，还能导出Excel改完再导入。
复用模块：如果你后面要做多个同样的矩阵，可以把“一整行”做成复用模块，以后直接调用。
扩展广场（可选）：有“批量放置元件”和“批量放置网络标签”的插件，但上面原生方法已经够快，不装也行。
这样操作下来，整个原理图 + 网络 10分钟内就能搞定，比一个一个手动连线快几十倍。
需要我给你一个示例工程链接（我可以帮你搜公开的类似32×32矩阵工程）或者更详细的截图步骤吗？直接说一声就行！
